3T/H 純凈水制備機組方案
本工藝方案是根據貴方要求，以系統運行可靠、經濟合理為原則，采用相關設計標準和規范，結合我公司多年工程經驗，以達到生活飲用水標準的原水為水源而編制的。
根據貴方的要求，本系統采用“預處理+單級反滲透+灌裝設備”水處理工藝，該方案設計合理、運行穩定、產水的品質滿足要求，并已在多項類似工程中得到應用及檢驗。
設備具有安裝方便、使用方便、操作方便、維護方便；運行穩定、節能、環保、自動化程度高、經濟實用等特點。
三、設計依據：
1、反滲透系統設計軟件；
2、出水水質：原水達到生活飲用水的指標；原水溫度：25℃
3、用戶要求：產水量 ≥3/h(25℃)
4、控制設備、測量儀表和電氣設備的設計、制造符合有關規定和標準。
四、工藝流程：
- 設備工藝流程圖
原水箱→原水增壓泵→多介質過濾器→活性炭過濾器→阻垢系統→保安過濾器→一級高壓泵→一級反滲透→二級高壓泵→二級反滲透→純水箱（水箱自備）
二、3噸雙級純凈水設備配置清單
|
1 |
原水增壓泵 |
1臺 |
|
|
型號 |
CHL8-40 |
|
|
流量 |
8噸/小時 |
|
|
揚程 |
40米 |
|
|
功率 |
1.5Kw |
|
|
材質 |
304不銹鋼 |
|
|
品牌 |
南方泵業 |
|
|
電源 |
380V |
|
|
用途 |
原水增壓 |
|
2 |
多介質過濾器 |
1套 |
|
|
能力 |
8噸/小時 |
|
|
形式 |
壓力式 |
|
|
桶體 |
尺寸：600*1900, 材質：玻璃鋼 |
|
|
濾料 |
10-20m天然石英砂 300KG |
|
|
控制頭 |
手動閥控制 |
|
|
用途 |
降低原水濁度，祛除雜質 |
|
3 |
活性炭過濾器 |
1套 |
|
|
能力 |
8噸/小時 |
|
|
形式 |
壓力式 |
|
|
桶體 |
尺寸：600*1900, 材質：玻璃鋼 |
|
|
濾料 |
10-20m活性炭 200KG |
|
|
控制頭 |
手動閥控制 |
|
|
用途 |
祛除有機物、膠體、異味、改善口感 |
|
4 |
阻垢系統 |
1套 |
|
|
構成 |
（計量泵一臺、加藥箱、阻垢劑）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
保安過濾器 |
1套 |
|
|
能力 |
4噸/小時 |
|
|
過濾精度 |
5微米 |
|
|
殼體材質 |
不銹鋼 |
|
|
濾芯材質 |
熔噴PP 40寸；5芯 |
|
|
產地 |
上海 |
|
|
用途 |
截留微小顆粒，保護反滲透系統 |
|
6 |
一級反滲透系統 |
1套 |
|
|
產水量 |
5T/小時 |
|
|
設計水溫 |
25°C |
|
|
一級反滲透膜 |
型號：8040超低壓節能型，材質：聚酰胺 膜面積：85 ft2，脫鹽率：99%，，數量：5支 產地： 美國 用途：99%脫鹽，分解純水 |
|
|
一級反滲透膜殼 |
型號：8040*2，材質：玻璃鋼，數量：2支；8040一只 |
|
|
一級高壓泵 |
型號：CDL8-160，三相 流量：8噸/小時，揚程：160米，材質：304不銹鋼 功率：5.5Kw， 數量1臺， 產地：南方泵業 用途： 一級RO膜增壓 |
|
|
||
|
7 |
二級反滲透系統 |
|
|
|
產水量 |
3T/小時 |
|
|
設計水溫 |
25°C |
|
|
二級反滲透膜 |
型號：8040超低壓節能型，材質：聚酰胺 膜面積：85 ft2，脫鹽率：99%，，數量：3支 產地：美國 用途：99%脫鹽，分解純水 |
|
|
二級反滲透膜殼 |
型號：8040*2，材質：玻璃鋼，數量：1支；8040一只 |
|
|
二級高壓泵 |
型號：CDL4-160，三相 流量：4噸/小時，揚程：160米，材質：304不銹鋼 功率：3.0Kw，數量：1臺，產地：南方泵業 用途： 二級RO膜增壓 |
|
8 |
流量計 |
品牌：振興，材質：有機玻璃，型號：35GPM，數量：4只 |
|
9 |
電導率儀 |
品牌：KEDA，材質：工程塑料，型號：CM-230，數量：1只 |
|
10 |
斷水保護器 |
品牌：JACO，型號：BD-1.0,數量：1只 |
|
11 |
壓力表 |
品牌：SKON，數量：4只 |
|
12 |
管道 |
工業級UPVC |
|
13 |
控制面板 |
手動控制 |
|
14 |
主機支架 |
不銹鋼 |
|
15 |
輔助配件 |
一套 |
七、設備各系統說明
1、原水泵
南方特種泵
主要功能：恒定系統供水壓力，穩定供水量
2、石英沙過濾器
采用多次過濾層的過濾器，主要目的是去除原水中含有的泥沙、鐵銹、膠體物質、懸浮物等顆粒在20um以上的物質，系統可以進行反沖洗、正沖洗等一系列操作。
主要功能：保證設備的產水量，延長設備的使用壽命。
3、活性炭過濾器
采用果殼活性炭過濾器，活性炭不但可吸附電解質離子，還可以進行離子交換吸附。經活性炭吸附還可使高錳酸鉀耗氧量（COD）由15mg/L（02）降至2-7mg/L(02),此外由于吸附作用使表面被吸附復制的濃度增加，因而還起到催化作用，去除水中的色素、異味、大量生化有機物、降低水的余鹵值及農藥污染物和除去水中三鹵化物（THM）以及其他的污染物。系統可以進行反沖洗、正沖洗等一系列操作。同時，設備具有自我維護系統，運行費用很低。
主要功能：保證設備的產水質量，延長設備的使用壽命
|
4、 |
阻垢系統 |
1套 |
|
|
|
（計量泵一臺、加藥箱、阻垢劑） |
TPT是一種阻垢分散劑，特別適用于金屬氧化物、硅以及致垢鹽類含量高德水質，其阻垢效能高且不與殘留凝垢劑或富鋁富鐵的硅化合物發生凝聚反應形成不溶聚合物。在反滲透水處理系統中使用此產品可以降低反滲透（RO）、納濾（NF）或超濾（UF）系統的設備投資和運行費用，在此情況下使用，可以代替離子交換水處理系統。本產品主要用于對水質有很高要求的電力、冶金、石油、化工、造紙、紡織、制藥、食品等企業的反滲透水處理系統。
5、精密過濾器
精密過濾器用來截留預處理系統漏過的少量機械雜質。過濾器筒體采用工程塑料或SUS304材質；內裝PPF濾芯。聚丙烯濾芯是一種效率高、阻力小的深層過濾元件。適用于含懸浮雜質較低（濁度小于2-5度）的水進一步凈化。聚丙烯濾芯由聚丙烯纖維按一定規律纏繞在注塑聚丙烯多孔管上形成。
主要功能：保證進入反滲透膜的水顆粒度小于0.1um
6、反滲透膜
反滲透裝置是用足夠的壓力使溶液中的溶劑（一般是水）通過反滲透膜（或稱半透膜）而分離出來，因為這個過程和自然滲透的方向相反，因此稱為反滲透。經過反滲透處理，使水中雜質的含量降低，提高水質的純度，其脫鹽率可達到97%以上，并能將水中大部分的細菌，膠體及大分子量的有機物去除。反滲透法能適應各類含鹽量的原水，尤其是在高含鹽量的水處理工程中能獲得很好的技術經濟效益。反滲透法的脫鹽率提高，回收率高，運行穩定，占地面積小，操作簡便，過去由于反滲透設施價格較高。阻礙了反滲透設備的推廣使用，但近兩年以來，反滲透設施的價格不斷下降，使得反滲透設備廣泛使用在各類除鹽水處理工程中，由于反滲透設備在除鹽的同時，也將大部分細菌、膠體及大分子量的有機物去除，因此在純水的制取工程中，反滲透設備更是不可缺少的

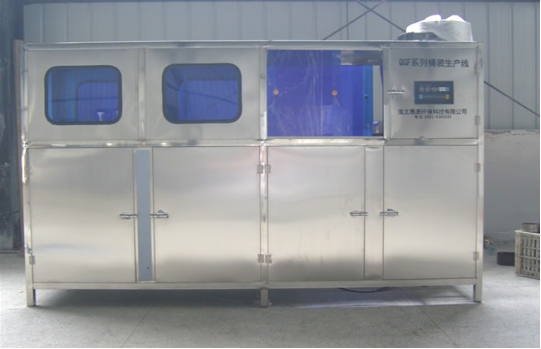

八、灌裝線設備：
設備技術參數：
設備型號：QGF-150型
產量：180桶/小時
功率：1.5KW/小時
用途：純凈水設備灌裝
材質：不銹鋼
