4噸礦泉水設備整套方案
一、 設備技術要求
1.設備產水量 ：4噸/小時
2.設備產水水質：礦泉水
3.設備主機尺寸：1800*850*1650MM
4.設備電力需求：三相四線制動力電
5.設備供水量需求：大于4立方/小時
6設備電耗：2.2KW
- 系統說明
1原水泵
主要功能：恒定系統供水壓力，穩定供水量
2機械過濾器
采用多次過濾層的過濾器，主要目的是去除原水中含有的泥沙、鐵銹、膠體物質、懸浮物等顆粒在20um以上的物質，系統可以進行反沖洗、正沖洗等一系列操作。
主要功能：保證設備的產水量，延長設備的使用壽命。
3活性炭過濾器
采用果殼活性炭過濾器，活性炭不但可吸附電解質離子，還可以進行離子交換吸附。經活性炭吸附還可使高錳酸鉀耗氧量（COD）由15mg/L（02）降至2-7mg/L(02),此外由于吸附作用使表面被吸附復制的濃度增加，因而還起到催化作用，去除水中的色素、異味、大量生化有機物、降低水的余鹵值及農藥污染物和除去水中三鹵化物（THM）以及其他的污染物。系統可以進行反沖洗、正沖洗等一系列操作。同時，設備具有自我維護系統，運行費用很低。
主要功能：保證設備的產水質量，延長設備的使用壽命
4軟化系統
為防止?jié)馑颂貏e是RO裝置最后一根膜組件濃水側出現CACO3，MGCO3，MGSO4，CASO4，BASO4，SRSO4，SISO4的濃度大于其平衡溶解度常數而結晶析出，損壞膜原件的應有特性，在進入反滲透膜組件之前系統采用鈉型陽離子交換樹脂，進行離子交換吸附，去除水中主要硬度成分，吸附飽和后，樹脂失效，可用工業用鹽進行再生樹脂，使之恢復交換能力。
每套軟化系統包括：軟化罐、控制器（或射流器/鹽泵）、鹽箱及鹽閥
5精密過濾器
精密過濾器用來截留預處理系統漏過的少量機械雜質。過濾器筒體采用工程塑料或SUS304材質；內裝PPF濾芯。聚丙烯濾芯是一種效率高、阻力小的深層過濾元件。適用于含懸浮雜質較低（濁度小于2-5度）的水進一步凈化。聚丙烯濾芯由聚丙烯纖維按一定規律纏繞在注塑聚丙烯多孔管上形成。
主要功能：保證進入反滲透膜的水顆粒度小于0.1um
6超濾膜產品的性能
中空纖維超濾膜是一種半透膜，采用化纖性良好的聚砜材料，運用相轉換法制成，分離精度介于微濾和納濾之間，是通過篩分原理分離，截留分子量1000-100000Dalton可選，適應于大分子物質與小分子物質分離、濃縮和純化過程。
超濾膜的產品特點
采用“干態”保存，保存期長達18個月；
采用高壓成膜，硬度高、易清洗，進水方式為內壓式；
具有精度高、出水量穩定、不易堵塞等特點。
超濾膜廣泛應用于
反滲透裝置的前處理；
飲料、自來水、礦泉水行業凈化除菌濃縮；
乳品、生物制藥行業的分離與提純；
生活污水及工業廢水的處理；
油田回注水的凈化；
冷卻水的回用處理以及需要水進一步凈化的其他工業應用。
三、設備工藝流程圖
原水箱→原水增壓泵→多介質過濾器→活性炭過濾器→離子交換器→增壓泵→保安過濾器→中空纖維超濾機組→純水箱
四、設備配置清單
|
1 |
原水罐 |
1臺（客戶自備） |
|
|
容量 |
2T |
|
|
用途 |
原水儲存 |
|
2 |
原水增壓泵 |
1臺 |
|
|
型號 |
CHL8-30，三相 |
|
|
流量 |
8噸/小時 |
|
|
揚程 |
30米 |
|
|
功率 |
1.1Kw |
|
|
材質 |
304不銹鋼 |
|
|
品牌 |
南方 |
|
|
電源 |
380V，三相 |
|
|
用途 |
原水增壓 |
|
3 |
多介質過濾器 |
1套 |
|
|
能力 |
8噸/小時 |
|
|
形式 |
壓力式 |
|
|
桶體 |
尺寸：600*1850,材質：FRP |
|
|
濾料 |
10-20m天然石英砂 300Kg |
|
|
控制頭 |
手動閥控制 |
|
|
用途 |
降低原水濁度，祛除雜質 |
|
4 |
活性炭過濾器 |
1套 |
|
|
能力 |
8噸/小時 |
|
|
形式 |
壓力式 |
|
|
桶體 |
尺寸：600*1850,材質：FRP |
|
|
濾料 |
10-20m活性炭 200Kg |
|
|
控制頭 |
手動閥控制 |
|
|
用途 |
去除有機物、膠體、異味、改善口感 |
|
5 |
樹脂過濾器 |
|
|
|
能力 |
8噸/小時 |
|
|
形式 |
壓力式 |
|
|
桶體 |
尺寸：600*1650,材質：FRP |
|
|
濾料 |
10-20m樹脂 200L |
|
|
控制頭 |
手動閥控制 |
|
|
作用 |
化解鈣鎂離子，降低原水硬度 |
|
5 |
保安過濾器 |
1套 |
|
|
能力 |
4噸/小時 |
|
|
過濾精度 |
5微米 |
|
|
殼體材質 |
304不銹鋼 |
|
|
濾芯材質 |
熔噴PP |
|
|
產地 |
上海 |
|
|
用途 |
截留微小顆粒，保護超濾系統 |
|
6 |
中空纖維超濾系統 |
1套 |
|
|
產水量 |
4T/小時 |
|
|
設計水溫 |
25°C |
|
|
中空纖維超濾膜 |
型號：4040，三萬分子量， 膜面積：85 ft2，數量：8支 產地：深圳 |
|
|
增壓泵 |
型號：CD8-30，三相 流量：3噸/小時，揚程：30米，材質：304不銹鋼 功率：1.1Kw，380V，三相，數量：1臺，品牌：南方 |
|
|
儀表 |
壓力表：2個，流量計：2個(純水、廢水各二個) 欠壓保護器1只 |
|
|
管道 |
食品級UPVC |
|
|
機架 |
不銹鋼 |
|
7 |
純水箱 |
1臺客戶自備 |
|
8 |
殺菌系統 |
20G臭氧一臺。氣水混合器一臺，氣水混合泵一臺 |

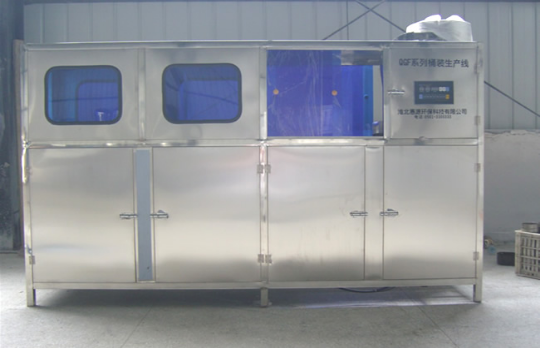

五、灌裝線設備：
設備技術參數：
設備型號：QGF-300型
產量：200--300桶/小時
功率：3.85KW/小時
用途：純凈水設備灌裝
材質：不銹鋼
尺寸：2800*1800*800
